一、仪器概述

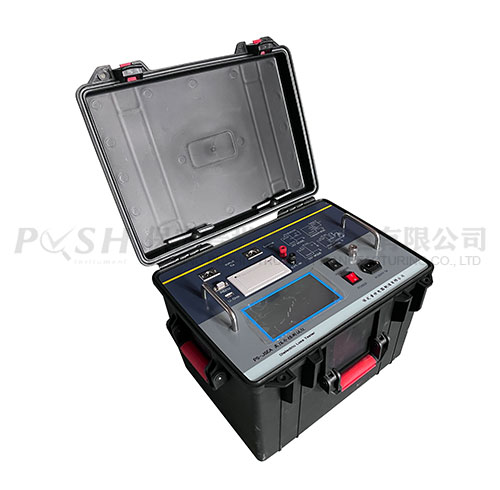

介损测量是绝缘试验中很基本的方法，可以有效地发现电器设备绝缘的整体受潮劣化变质，以及局部缺陷等。在电工制造、电气设备安装、交接和预防性试验中都广泛应用。变压器、互感器、电抗器、电容器以及套管、避雷器等介损的测量是衡量其绝缘性能的基本方法。介质损耗测试仪突破了传统的电桥测量方式，采用变频电源技术，利用单片机、和现代化电子技术进行自动频率变换、模/数转换和数据运算；达到抗干扰能力强、测试速度快、精度高、全自动数字化、操作简便；电源采用大功率开关电源，输出 45Hz 和 55Hz 纯正弦波，自动加压，可提供上限10千伏的电压；自动滤除50Hz干扰，适用于变电站等电磁干扰大的现场测试。广泛适用于电力行业中变压器、互感器、套管、电容器、避雷器等设备的介损测量。

二、保障措施

1、使用本仪器前一定要认真阅读本手册。

2、仪器的操作者应具备一般电气设备或仪器的使用常识。

3、本仪器户内外均可使用，但应避开雨淋、腐蚀气体、尘埃过浓、高温、阳光直射等场所使用。

4、仪表应避免剧烈振动。

5、对仪器的维修、护理和调整应由人员进行。

6、在任何接线之前必须用接地电缆把仪器接地端子与大地可靠连接起来。

7、由于测试设备产生高电压，所以测试人员必须完全严格遵守操作规程，防止他人接触高压部件和电路。直接从事测试的人员必须完全了解高压测试线路，及仪器操作要点。非从事测试人员必须远离高压测试区，测试区必须用栅栏或绳索、警视牌等清楚表示出来。

8、仪器的调整维修和维护，必须在不加电情况下进行，如果必须加电，则操作者必须非常熟悉本仪器高压危险部件。

9、保险管损坏时，必须确保更换同样的保险，禁止更换不同型号保险或将保险直接短路使用。

10、 仪器出现故障时，关闭电源开关，等待一分钟之后再检查。

1、仪器采用傅立叶变换数字滤波技术，测量电容、介质损耗及其它参数。测试结果精度高，便于实现自动化测量。

2、仪器采用了变频技术来消除现场 50Hz 工频干扰，即使在强电磁干扰的环境下也能测得可靠的数据。

3、使用全触摸超大液晶显示器，操作简单。全触摸液晶显示屏，超大全图形操作界面，每过程都非常清晰明了，操作人员不需要额外的培训就能使用。轻轻触摸就能完成整个过程的测量。

4、存储数据：内部配备有日历芯片和大容量存储器，能将检测结果随时保存，随时可以查看历史记录，并可以打印输出。当前时间和存储时间都能随时显示和打印。

5、科学数据管理：仪器数据可以通过 U 盘导出，可在任意一台 PC 机上通过软件，查看和管理数据。

6、仪器操作简便，测量过程由微处理器控制，只要选择好合适的测量方式，数据的测量就可在微处理器控制下自动完成。

7、一体化机型，内附标准电容和高压电源，便于现场测试，减少现场接线。

8、仪器测量准确度高，可满足油介损测量要求，因此只需配备标准油杯，和测试线即可实现油介损测量。

9、具有反接线低压屏蔽功能，在220kV CVT 母线接地情况下，对C11 可进行不拆线10kV反接线介损测量。

10、能够做交流耐压试验。方便PT，CT二次做交流耐压，400V低压系统做耐压试验。

11、能够识别外接高压电源频率40Hz~70Hz，允许用工频电源或串连谐振电源做大容量高电压介损试验。

12、具有 CVT 测试功能，可实现 CVT 的自激法测试，可设置高压电压/电流、低压电压/电流 4 个保护限制，确保人身、设备。

13、测试 CVT 时候，不仅能够自动测试 C1 和 C2 的电容值和介损值，而且能够测试 CVT设备的总电容和介损值。

14、自带热敏打印机可打印输出，带日历时钟,方便用户出测试报告, 带有 U 盘输出。

15、带计算机接口。一台计算机可控制 32 台仪器，可集成到综合高压试验车上，实现测量、数据处理和报表输出。

16、接地保护功能，当仪器不接地线或接地不良时，仪器不进入正常程序，不输出高压。过流保护功能，在试品短路或击穿时仪器不受损坏。

17、触电保护功能，当仪器操作人员不小心触电时候，仪器会立即切断高压，保障试验人员。

准确度： Cx: ±（读数×1%+1pF）

tgδ: ±（读数×1%+0.00040）

抗干扰指标： 变频抗干扰，在 200%干扰下仍能达到上述准确度

电容量范围： 内施高压： 3pF～60000pF/10kV 60pF～1μF/0.5kV

外施高压： 3pF～1.5μF/10kV 60pF～30μF/0.5kV

分辨率： 最高 0.001pF，4 位有效数字

tgδ范围： 不限，分辨率 0.001%，电容、电感、电阻三种试品自动识别。

试验电流范围：10μA～5A

内施高压： 设定电压范围：0.5～10kV

最大输出电流：200mA

升降压方式：电压随意设置。比如 5123V

试验频率： 40-70Hz 单频随意设置。比如 48.7Hz

50±0.1Hz 到 50±10Hz 自动双变频随意设置

60±0.1Hz 到 60±10Hz 自动双变频随意设置

频率精度： ±0.01Hz

外施高压： 正接线时最大试验电流 5A，工频或变频 40-70Hz

反接线时最大试验电流 10kV/5A，工频或变频 40-70Hz

CVT 自激法低压输出：输出电压 3～50V，输出电流 3～30A

测量时间： 约 40s，与测量方式有关

输入电源： 180V～270VAC，50Hz±1%，市电或发电机供电

计算机接口：标准 RS232 接口，U 盘插口(自动 U 盘存储数据)

打印机：微型热敏打印机 环境温度：-10℃～50℃ 相对湿度：<90%<>

外形尺寸：460×360×350mm 仪器重量：28kg
