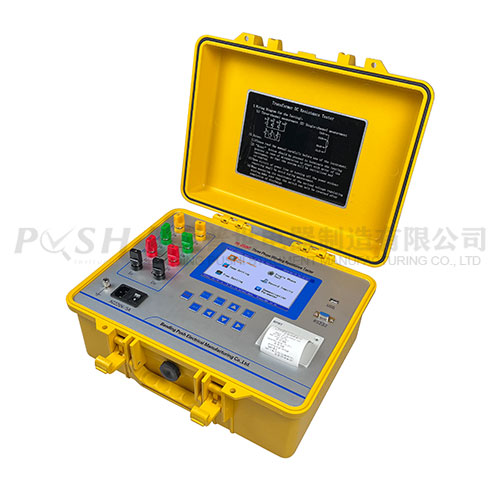

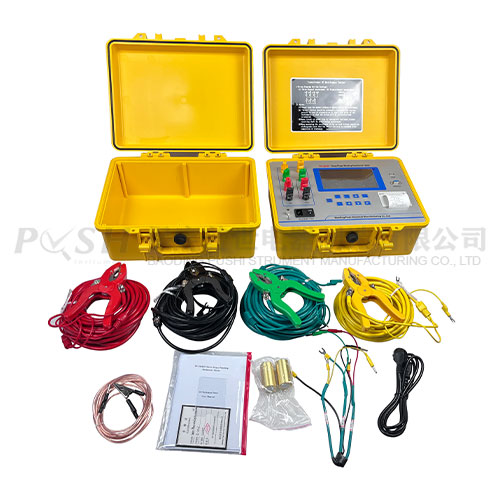

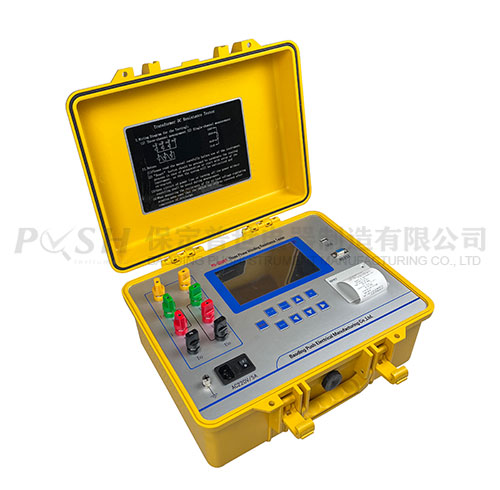

PS-ZD20T三通道直流电阻测试仪

变压器直流电阻是电力部门在半成品、成品出厂试验、安装、交接试验和预防性试验中必须进行的测试项目,对发现变压器线圈选材、焊接、连接松动等制造缺陷具有重要作用,断股、断丝等,以及作业后的隐患。为满足快速测量变压器直流电阻的要求,我公司针对 YN 连接绕组研制了 PS-ZD20T 三相绕组电阻测试仪。该测试仪具有三相同时通电、独立电流采样、电压采样、三相电阻值和三相不平衡率同时测量和显示等功能,可大大缩短变压器直流电阻的测试时间,解决了电力变压器各抽头绕组直流电阻测试时间长的问题。它只需要传统方法所需时间的 1/3。
添加时间:2022-04-19  浏览次数:746
售前电话: 0312-3189593/3189592      售后电话: 0312-3189592

一、总则

变压器直流电阻是电力部门在半成品、成品出厂试验、安装、交接试验和预防性试验中必须进行的测试项目,对发现变压器线圈选材、焊接、连接松动等制造缺陷具有重要作用,断股、断丝等,以及作业后的隐患。为满足快速测量变压器直流电阻的要求,我公司针对 YN 连接绕组研制了 PS-ZD20T 三相绕组电阻测试仪。该测试仪具有三相同时通电、独立电流采样、电压采样、三相电阻值和三相不平衡率同时测量和显示等功能,可大大缩短变压器直流电阻的测试时间,解决了电力变压器各抽头绕组直流电阻测试时间长的问题。它只需要传统方法所需时间的 1/3。


二、保障措施

使用本仪器前,请务必仔细阅读本手册。

本仪器操作人员应具备使用通用电气设备或仪器的常识。

本仪器可在室内和室外使用,要求避开雨水、腐蚀剂气体、灰尘过多、高温、阳光直射等场所。

避免仪器剧烈振动。

仪表的维修、保养和调整应由人员进行。

试验结束后,务必等到放电报警停止后再关闭电源,然后拆下试验线。

如果测量空载调节变压器,等待放电报警噪音停止,然后切换档位。

试验过程中,禁止移动试验夹和电源线。

仪器输出电流大,能自动选择电流;操作方便。

三通道测量,实时采集,同时测量三个电阻值,计算三相电阻不平衡度。

不仅能同时测量三相,而且能像传统方法那样单通道测量;具有温度转换功能,使用方便。

具有完善的保护电路,可靠性高。

内置日历时钟,500 套数据存储、检索、打印功能。

能够设置相序、电阻分接位置等打印信息。

工业塑料外壳,重量轻;便于携带。

具有音频放电报警,放电指示清晰,减少误操作。

1、输出电流:自动选择电流(最大 20 A)

2、量程能力:0-100Ω

3、准确度:±(0.2%+2 字)

4、最小分辨率:0.1μΩ

5、工作温度:-20-40℃

6、环境湿度:≤80%相对湿度,无冷凝7.海拔高度:≤1000 米

8、工作电源:AC220 V±10%,60 Hz±1 Hz

9、体积:长 400 毫米*宽 340 毫米*高 195 毫米

10、净重:8 公斤
