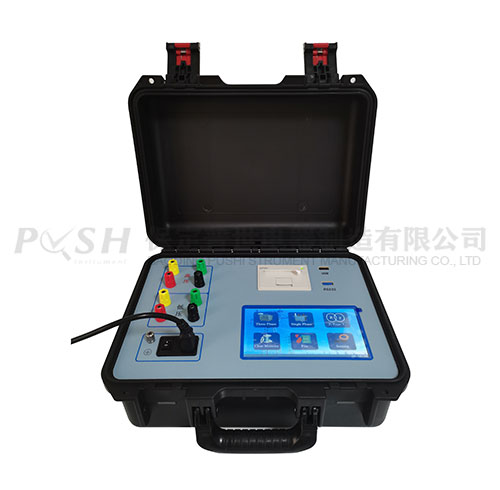

PS-103便携式变压器变比测试仪

在电力变压器的半成品、成品生产过程中,新安装的变压器投入运行之前及根据国家电力部的预防性试验规程,要求对运行的变压器进行匝数比或电压比测试,可以检查变压器匝数比的正确性、分接开关的状况、变压器是否匝间短路、变压器是否可以并列运行。传统的变比电桥读数不直观,要进行换算,只能逐相进行测量。ZS6810A 变压器变比测试仪克服了传统变比电桥测试的缺点,操作简便直观,采用三相精密逆变电源,测试快,准确度高。
添加时间:2022-04-19  浏览次数:127
售前电话: 0312-3189593/3189592      售后电话: 0312-3189592

在电力变压器的半成品、成品生产过程中,新安装的变压器投入运行之前及根据国家电力部的预防性试验规程,要求对运行的变压器进行匝数比或电压比测试,可以检查变压器匝数比的正确性、分接开关的状况、变压器是否匝间短路、变压器是否可以并列运行。传统的变比电桥读数不直观,要进行换算,只能逐相进行测量。ZS6810A 变压器变比测试仪克服了传统变比电桥测试的缺点,操作简便直观,采用三相精密逆变电源,测试快,准确度高。

1、 仪器内部采用三相精密逆变电源,消除了测量时候市电电压的谐波影响,测量更准确。工作电源为发电机时,无任何影响。

2、 采用三相输出电压,提高测试速度,可以测量相间夹角,自动识别接线组别 0-11,对于低压测多个绕组的整流变压器,低压侧无需拆线,即可测量变比和 7.5°的角度偏差。

3、 适用变压器种类广,特别适用于 Z 型变、整流变、接地变、电炉变、移相变、平衡变,等变压器的测量。

4、 具有高低压反接保护,变压器匝间短路保护,分接开关分合不到位保护,输出全短路保护,增加仪器稳定性。

5、 输入额定参数后,可自动测量变压器变比值、误差值和分接开关分接位,尤其对于分接不对称的分接开关,也可准确的测量出变压器分接开关的准确位置,最多可测量 99 个分接点位的分接开关。

6、 采用 7 寸高清彩色触屏液晶,模块化显示,强光下也显示清晰。

7、 仪器既有打印输出,U 盘接口,也可配备 RS232 接口,便于无纸化办公。

8、 采用耐寒耐温,密封防水,防摔防震多功能工程塑料箱,便于野外试验。

9、 仪器可以使用安卓手机或平板,关注微信公众号,下载APP,通过软件全程控制仪器,测试数据存储上传,方便查阅。

1、 测试量程:变比值 -- 0.9~10000 角度 -- 0-360°

2、 比值精度: ±0.1%+2 字( 0.9-500 )

±0.2%+2 字( 501-2000 )

±0.5%+2 字( 2001-10000 )

3、角度精度: ±0.2°2

4、输出电压:根据负载自动调节

5、分 辨 率:比值 -- 最小 0.0001, 角度 -- 0.01°

6、工作电源:AC220V±10% 50±1Hz

7、环境温度:-10℃~40℃

8、相对湿度:≤85%,不结露

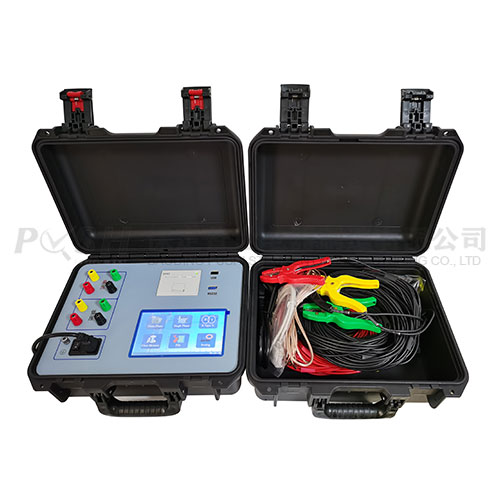

9、外形尺寸;主机:360*290*170(mm) 线箱:360*290*170(mm)

10、重量:主机 5KG 线箱:5.5KG
