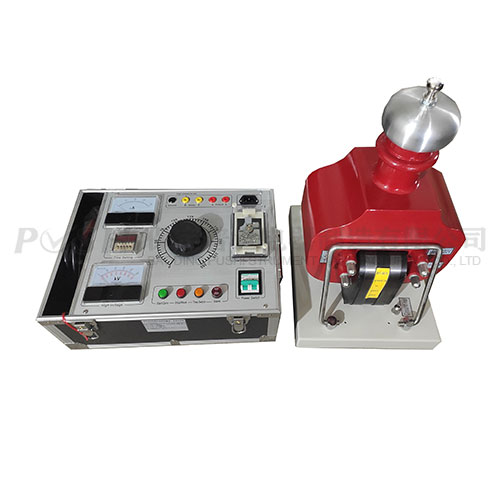

GYD-10/100交直流干式试验变压器

本系列变压器,利用生产设备,采用线圈环氧真空浇注及CD型铁芯的新工艺,和同类产品油浸式变压器相比,明显地降低重量,减少体积,在质量上提高了绝缘强度和抗湿程度,并有效地削弱了漏磁而大大加强了变压器承受试验短路电流的冲击能力。
添加时间:2022-04-19  浏览次数:858
售前电话: 0312-3189593/3189592      售后电话: 0312-3189592

本系列变压器,利用生产设备,采用线圈环氧真空浇注及CD型铁芯的新工艺,和同类产品油浸式变压器相比,明显地降低重量,减少体积,在质量上提高了绝缘强度和抗湿程度,并有效地削弱了漏磁而大大加强了变压器承受试验短路电流的冲击能力。

本系列产品具有重量轻,体积小,造型美观,性能稳定,使用携带方便等特点,特别适用于现场操作使用,是国内更新换代的新型交直流两用高压试验变压器。本系列产器适用于电力系统及各电力用户现场检测各种电气设备绝缘性能试验、电器产品的直流高压小电流的各种电压系统或装置中的高压电源。


1、输出电压波形:正弦波

2、输出波形畸变率:≤1%。

3、空载损耗:0.2%~0.35%

4、感应耐压水平:1.1UO/1min。

5、单台试验变压器的短路阻抗为:4.5%~12%(±10%)

6、电压可调精度为±1%。

7、电压不稳定度小于1%。

8、过电压保护功能。

9、表面温升: <55℃

10、额定容量下,允许连续运行时间:0.5小时(需长时间运行的变压器,可订制)

11、间续运行时间:10kVA以下,每间隔2小时,允许连续运行0.5小时

15kVA以上,每间隔4小时,允许连续运行0.5小时

12、一半额定电压及一半额定电流下,允许连续运行4小时。


1、额定容量:10kVA

2、额定输入电压:200V

3、额定输入电流:50A

4、高压电压:100kV

5、高压电流:0.1A

6、输出直流高压:140kV

7、工作时间:0.5h

8、重量:77kg

9、外形尺寸:470X370X980(mm)
