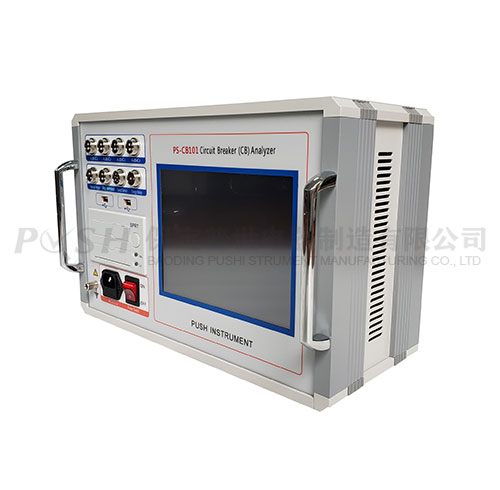

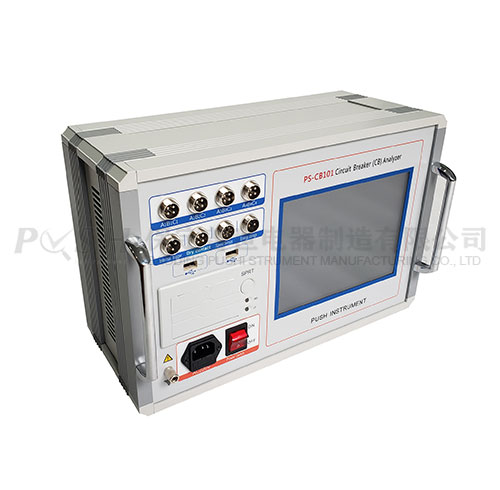

PS-CB101断路器分析仪

随着社会的发展,人们对用电的可靠性要求越来越高,高压断路器在电力系统中担负着控制和保护的双重任务,其性能的优劣直接关系到电力系统的运行。机械特性参数是判断断路器性能的重要参数之一。PS-CB101 断路器分析仪即(高压开关机械特性测试仪)是依据新的《高压交流断路器》GB1984-2003 为设计蓝本,参照中华人民共和国电力行业标准《高电压测试设备通用技术条件》第 3 部分,DL/T846.3-2004 为设计依据,为进行各类断路器动态分析提供了方便,能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。高压断路器在电力系统中担负着控制和保护的双重任务,其性能的优劣直接关系到电力系统的运行。机械特性参数是判断断路器性能的重要参数之一。
添加时间:2022-04-20  浏览次数:2214
售前电话: 0312-3189593/3189592      售后电话: 0312-3189592

随着社会的发展,人们对用电的可靠性要求越来越高,高压断路器在电力系统中担负着控制和保护的双重任务,其性能的优劣直接关系到电力系统的运行。机械特性参数是判断断路器性能的重要参数之一。PS-CB101 断路器分析仪即(高压开关机械特性测试仪)是依据新的《高压交流断路器》GB1984-2003 为设计蓝本,参照中华人民共和国电力行业标准《高电压测试设备通用技术条件》第 3 部分,DL/T846.3-2004 为设计依据,为进行各类断路器动态分析提供了方便,能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。高压断路器在电力系统中担负着控制和保护的双重任务,其性能的优劣直接关系到电力系统的运行。机械特性参数是判断断路器性能的重要参数之一。


⑴、本仪器为嵌入式工控机,主板基于 CortexTM-A8,主频 1GHZ,闪存 1GB,开机速度快仅需 16 秒。8.4 寸彩色大屏,windows 操作系统,人性化操作界面直观,触摸屏,

支持中英文输入,便于现场操作人员使用。

⑵、高速热敏打印机,方便现场打印测试数据。

⑶、机内集成式操作电源,无须现场二次电源,使用方便快捷。可提供 DC5~270V 可调电源,电流 20A。任意整定分、合闸线圈的动作电压值,并可做断路器的低电压动作试验。

⑷、配备直线传感器、旋转传感器、传感器以及支架、固定多功能接头,安装极为方便,简捷。

⑸、适用于国内外生产的所有型号的 SF6 开关、GIS 组合电器、真空开关、油开关。

⑹、开关动作一次,得到所有数据及图形。

⑺、主机可存储 30000 组现试验数据(可扩展存储卡),机内实时时钟,便于存档。

⑻、配备 U 盘接口,可直接把数据保存到 U 盘,上传到计算机进行分析、保存。

⑼、同时可测 12 路金属触头断口、6 路主断口和 6 路辅助断口。

⑽、内含包络线,通过一台开关测试的数值,生成标准包络线,进行分析对比,还能进行开关震动频率分析。

⑾、内部抗干扰电路可满足 500KV 变电站内可靠使用。


1.时间测量:

12 路 固有分闸(合闸)时间

分闸(合闸)相内不同期

分闸(合闸)相间不同期之差

合闸(分闸)弹跳时间(弹跳次数)

内触发测试范围:0.01ms~20s,分辨率:0.01ms, 空接点测试范围:0.01ms~200s,分辨率:0.1ms, 在 1000ms 以内准确率:0.05%±1 个字

2.速度测量:刚分(刚合)速度

指定时间段(行程段或角度段)平均速度

3. 测速范围:1mm 传感器 0.01~25.00m/s,

0.1mm 传感器 0.001~2.50m/s

360°角度传感器 1 周波/ 0.25°

4.行程测量:动触头行程(行程)

接触行程(开距)

超行程

过冲行程或反弹行程

5. 测量范围:直线传感器:50mm,测量范围:0-50mm,分辨率:0.1mm。

360 线传感器:360о,测量范围:0-1000mm,分辨率:0.25о。 加速度传感器测量范围:0-300mm,分辨率:0.1mm。

6. 电流显示:最大电流 30A,分辨率:0.01A。

7.仪器电源 :AC 220V ± 10%;50Hz ± 5%

8.直流电源输出:DC5~270V 连续可调,DC110V≤30A(短时),DC220V≤ 20A(短时)。

9. 空接点触发电压:AC/DC10-300V,电流≤120A

10. 隔离开关测量范围:

⑴、电压输出:DC5~270V(可调);

⑵、电源输出时间:0.01-20 秒(可设置);

⑶、断口信号最大采集时间为 200 秒;5

⑷、可测断口合、分闸时间、三相不同期、弹跳时间及次数

11.主机体积:360×260×170mm

12.使用环境: -20℃~+50℃

13.相对湿度:≤90%
